EZ USB Suit使用JLink online debug FX3

1. 請先確認是否有安裝Segger J-Link

2. J-Link連接上FX3並且上電後執行 J-Link GDB Server

Target device選擇ARM9

Target interface : JTAG

正確連接後的畫面

3. 開啟EZ USB Suit, 進入project

在Zylin Embedded debug (Native)雙擊

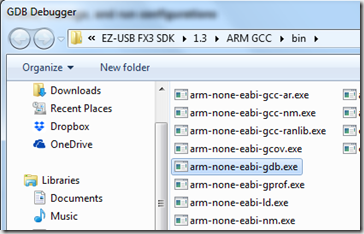

在Debugger頁面 GDB debugger選擇 arm-none-eabi-gdb.exe

切換至 Commands頁面

'Initialize commands’填入下列描述, 'Run’ commands填入load

set prompt (arm-gdb)
target remote localhost:2331
monitor speed 1000
monitor endian little
set endian little
monitor reset
monitor reg cpsr=0xd3
monitor memU32 0xFFFFF014=0xFFFFFFFF
monitor memU32 0x40000000=0xE3A00015
monitor memU32 0x40000004=0xEE090F31
monitor memU32 0x40000008=0xE240024F
monitor memU32 0x4000000C=0xEE090F11
monitor memU32 0xE0052000=0x00080015
monitor sleep 1000
set $PC=0x40000000
si
si
si
si
