RL78 -[2]- CS+專案建立

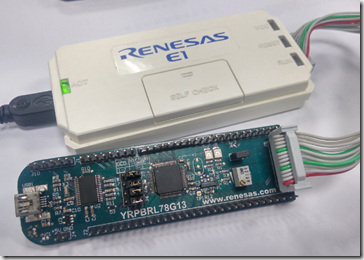

使用平台 CS+(CA,CX) + E1 Emulator + YRPBRL78G13 (R5F100LE)

009


1. 執行 CS+ for CA,CX


2. 建立新專案 File > New > Create New Project

001


3. Device/Folder Select

    Microcontroller : RL78

    Using microcontroller : R5F100LE

    Project name : (自訂)

002


4. 新專案開啟的畫面如圖,如果左側的專案裡沒有Code Generator(Design Tool)

    須要在Tool > Plug-in Setting裡勾選加入

003 004


全部勾選

005


5. Basic Setting (Code Generator)

    每次產生新的專案以下動作最好先執行過一次,以免發生尷尬的情況

Clock Generator > Fix settings (點擊呈灰色)

RL78的一些I/O腳可以有數種功能定義, 沒有特殊要求可以就原始定義來使用

006


Watchdog Timer > Unused (選擇)

官方預設Watchdog是打開的,如果忘了開閉或去清除counter,就會發生程式莫名奇妙的一直reset

007


點擊Generate Code後,CS+便會產生r_main.c等相關程式並且自動帶入初始化程序

008


6. Basic Setting (Debug Tool)

RL78 Simulator(Debug Tool) > Using Debug Tool > RL78 E1(Serial)

預設是使用CS+的軟體simulator,改成RL78 E1

或者可以用YRPBRL78G13 本身帶有的on board debugger RL78 EZ Emulator

010


RL78 E1(Serial) > Power target from the emulator.(MAX 200mA) > Yes

E1 emulator可以選擇供電 5/3.3v給板子使用

001
