RL78 -[12]- CS+_CACX_Lab5_LowPower mode

日期：

本次實驗的目的是讓RL78/L12 在進入STOP mode 時,RTC 依然可以計時並且每1 秒就喚醒mcu 刷新LCD

使用的板子是Renesas 的YRPBRL78L12, IC 型號為R5F10RLC


IMAG3893


硬體上要注意,因為使用RTC,須要接一32.768 KHz cystal

002

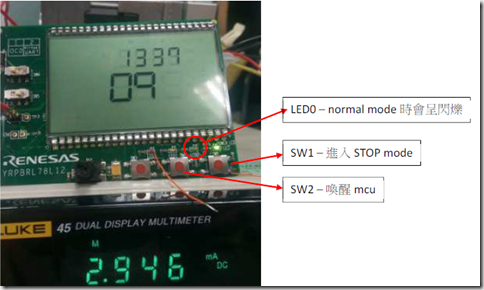

實驗呈現出的結果大致如下

001



1. Procedure Modify

1

STOP();

要進入省電模式,其實只須要STOP()一個指令就可以完成, HALT mode也是

喚醒則是藉由中斷來達成

此實驗SW2的INTP3和RTC都會換醒mcu


2. Build & Download

Normal mode時的操作電流約2.9mA

Stop mode時約12uA ,每秒喚醒再進入Stop電流大概18uA


實際數據和datasheet的0.23uA差距甚大,當中也存在著儀器,線材間的阻抗造成的功率


ProjectDownload
