LinkIt 7688 program Renesas RL78/G12 by 1-wire

日期：

01


Renesas的RL78支援1-wire / 2-wires的Uart燒錄

03


此次我們要使用7688的Uart對RL78/G12做hex檔的燒錄

要注意的是 RL78的Tool0 pin須要接一Diode,然後接上Uart的Rx/Tx

02


也因為接一二極體, Tx的資料也會傳送到Rx

Rx則不會影響Tx pin

08


因為RL78使用的燒錄檔是hex format

所以要先用python把hex轉成 bin檔 (RL78_Hex2Bin.py) (或許是因為python的執行效能不彰,

一個hex轉bin要花1分多鐘)

然後再把bin檔燒進RL78 (RL78_Bin2Uart.py)

07


Note

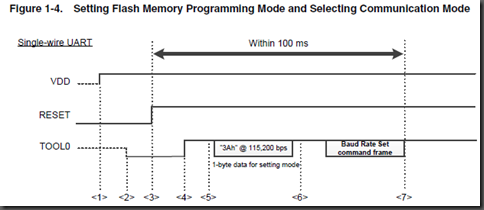

要特別注意,RL78在Reset pin raising後須在100ms完成 1-wire/2-wires mode setting

和 baudrate setting

666


參考資料

Renesas 1-wire/2-wire2 Protocol

RL78 Microcontrollers (RL78 Protocol A) Programmer Edition Application Note
