ESP-01 -[0]- 硬體設置

這是由安信可把樂鑫的ESP8266設計的模組 ESP-01

配制 8 Mb的flash

01


腳位定義

02


電路

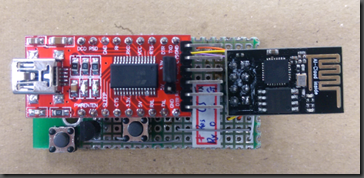

使用市售的FT232R和LM1117(5v->3.3v兜成一模組

03


使用到FT232R的 Rx / Tx / RTS / DTR

04


由於FT232R的3V3OUT的輸出電流只有50mA,不夠ESP8266使用

所以另外加一5v轉3.3v電路,把VBUS轉3.3v給ESP-01

05


CH_PD pin須要pull-high

06

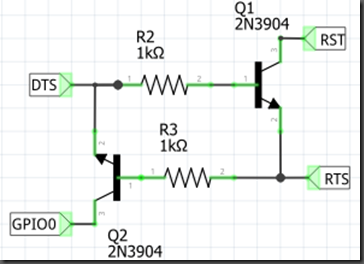

樂鑫的 Flash Download Tool還會使用到 UART的 DTR, RTS

透過2個 3904去重置 ESP8266的狀態


如果沒有接此電路而要燒錄8266

須在上電前先pull-low GPIO0, 讓8266進入 program mode

07


Firmware Program

使用 NONOS_SDK-2.1.0版本的firmware

01


開啟 Flash Download Tool, 設定大致如下

02


燒錄完成後上電就可以看到一連串開機訊息 (baudrate: 74,880 )

開機完成後 baudrate會變成 115,200

03


操作

ESP8266 Config方便使用者快速對8266做設置操作

04
